giovedì 30 dicembre 2010

Gli ultimi lavori... per quest' anno!

Ligi al dovere fino alla fine dell' anno (anche se suona un pò come "messaggio promozionale"...), ma in effetti, anche in questi ultimi giorni del 2010, qualche piccolo lavoro di manutenzione ordinaria agli impianti del CISAR Ancona lo abbiamo fatto!
D' altronde, per chi segue questo Blog, si sarà reso conto dell' impegno che è stato profuso dai "soliti noti", anche se molti interventi di routine ve li abbiamo risparmiati dalla pubblicazione su questo Blog, per mantenere in efficienza i vari sistemi gestiti dalla nostra associazione... anche se molto c'è ancora da fare!
Mi piaceva comunque segnalare, a mo' di quadratura del cerchio, le prime attività di inizio anno ( per rinfrescarti le idee clicca qui) e le ultime di ieri... in altri termini siamo passati dalla ricerca del sito dai primi giorni di gennaio agli ultimi ritocchi della postazione ( l' aggiunta di un nuovo telefonino per i telecontrolli) di ieri pomeriggio.
Questa mattina invece un salto veloce alla postazione di Scapezzano per piccole verifiche sui lavori fatti e studiare implementazioni future.

Ancora Auguri di un Felice e Sereno 2011

giovedì 23 dicembre 2010

Auguri in diretta TV

Come si diceva nel post precedente il CISAR Ancona ha implementato il terzo canale TV e quindi, per fare cosa gradita a quei pochi ATVisti (radioamatori che si dedicano all' ATV), ed in generale a tutti quelli che raggiungono tramite il web il video-server, si è pensatodi inviarvi gli Auguri tramite questo mezzo.
Allora non vi resta che cliccare qui ( sempre e solo con Explorer) e raggiungere il nosto Beacon/RPT ATV/Video-server ( e chi più ne ha, più ne metta) e beccarsi gli auguri per le imminenti festività.
Per i più pigri un piccolo assaggio nell' immagine qui sotto...

lunedì 20 dicembre 2010

Terzo canale del CISAR Ancona

Vi ricordate (sicuramente quelli con qualche "spira" in più sulle spalle) che una trentina di anni fa, proprio in questo periodo nasceva la terza rete RAI!? Noi, qualche tempo dopo, ma a poche settimane di distanza dalla messa in onda del nostro server/RPT/Beacon ATV ( se non ti ricordassi clicca qui che ti rimandiamo a qualche post precedente) abbiamo implementato anche noi il "terzo canale".
Infatti raggiungendo il server (cliccando qui, sempre e solo con explorer) e poi scelgliendo l' immagine N° 4 è possibile vedere il terzo canale, oltre ai due già esistenti, ovvero una telecamera che inquadra Senigallia, e l' altra che punta sul display di una stazione meteo.
Sul contenuto vi creo un pò di suspance... non vi dico niente, andate e vedrete!
L'unica cosa che vi possiamo dire è che, data la banda piuttosto esigua, il video non è eccessivamente fluido e che l' audio è un pò singhiozzante...
Cercheremo di migliorare!

venerdì 17 dicembre 2010

Nuovi video sul Canale CISAR Ancona di YouTube

Ultimo minuto! E' stato inserito un nuovo video su You Tube sulla Fiera di Civitanova con le immagini riprese da I6CEU, Umberto e le operazioni di montaggio e di editing a cura del CISAR Ancona.
Questo è il video:




Sono stati inseriti due nuovi video nel canale di You Tube del CISAR Ancona, uno è questo:




...mentre l' altro è questo:

domenica 12 dicembre 2010

Fiera Radiantistica di Civitanova Marche

Come ormai da tradizione anche questo secondo week-end di dicembre si è svolta la Fiera (radiantistica) di Civitanova Marche e quindi, essendo ormai una consuetudine, c'è poco da aggiungere... volevo fare un copia/incolla del post della manifestazione primaverile.
L' unico elemento di suspance è stato il disguido iniziale sull' assegnazione degli spazzi espositivi, ma essendo tanti gli espositori, ed anche tante le associazione dei radioamatori un piccolo contrattempo ci può pure stare... poi tutto è bene quel che finisce bene!
Direi che la manifestazione sia riuscita, l' intento infatti di tutte le associazioni è quello di divulgare e far conoscere il mondo dei radioamatori e trovare nuovi proseliti per continuare la sperimentazione e la passione nel campo del radiantismo; impresa ardua... ma almeno in qualche visitatore un pò di curiosità l' abiamo suscitata!
Sono state infatti diverse le persone che si sono fermate a chiedere info sulle attività dei radiomatori , sulle nuove ( e vecchie) tecnologie dalle frequenze dei ponti ai ricevitori SDR all' ATV, molti hanno guardato con interesse il materiale "surplus" di Giancarlo, iw6dif ( forse più conosciuto, fin dalla notte dei tempi, come Delta1!); addirittura ci sono state diverse richieste di iscrizione all' associazione!
Ma, senza che ve la faccia tanto lunga, vi rimando all' album fotografico di PICASA, cliccando qui











P.S.: Ho inserito nel "canale" di You Tube del CISAR Ancona un Video con alcune immagini della manifestazione, clicca qui per vedere la clip

lunedì 29 novembre 2010

Il CISAR Ancona ha il suo Tubo


Come avrai visto dai post precedenti, anziche le solite foto, in queste due ultime occasioni abbiamo provato a mettere dei video.

Per l' occasione abbiamo provato a creare un canale ad hoc su You Tube, l' indirizzo per raggiungerlo è questo: http://www.youtube.com/cisarancona


Ora non resta che mandare del materiale (foto, video ecc.) alla segreteria per aggiornare ed arricchire sempre di più il "canale" del CISAR Ancona su You-Tube.

giovedì 25 novembre 2010

RU19 di nuovo in Rete Nazionale

Questo pomeriggio abbiamo rimesso in rete il ripetitore RU19 del Monte Murano lincandolo con Bocca Trabaria con la nuova configurazione (nuova frequenza, polaizzazione e sub-audio...).
Lo staff era piuttosto nutrito il presidente reg. (iw6dse, Fabio), il segretario (iw6dsd, altro Fabio), il tecnico (iw6aol, Stefano) ed un manovale (non meglio identificato...!?).
Per l' occasione il Pres. Regionale ha provato a girare un breve video sulle ultime attività svolte, la qualità non è eccezionale in quanto girato con una macchina fotografica e per giunta a bassa risoluzione. Comunque penso che un' idea la possa dare...
Le riprese, come dicevo, sono del Pres. Reg. (dse) mentre l' audio originale è fornito addirittura dal Pres. Nazionale (iw5cgm, Giuseppe) in QSO sul Link Nazionale.



lunedì 22 novembre 2010

Video attività 2010 del CISAR Ancona

Volendo provare un software, acquistato in rete, per realizzare dei montaggi ed animazioni video, ho voluto reallizzare al volo una clip sulle attività (...solamente alcune!) svolte in questo ultimo anno dai soci del CISAR Ancona.
E' solo un piccolo esperimento, anche la scelta del brano musicale è stata quasi casuale, era il primo che ho trovato che avesse la stessa lunghezza del video.
Si farà meglio per le prossime volte....

lunedì 15 novembre 2010

POLO " TECNOLOGICO - MULTIMEDIALE" in JN63OR

Titolo impegnativo ed altisonante, ma poi mica tanto... se hai la pazienza di leggere il post fino in fondo Ti racconteremo cosa hanno ( abbiamo) combinato in JN63OR, che poi corrisponderebbe a Scapezzano, ridente paesino sulle colline senigalliesi.
Sfruttando una postazione storica del Packet ( nodo gestito, in maniera autonoma ed indipendente, da diversi anni, da ik6zde ed iw6aol) si è pensato di rendere il sito più "multimediale" inserendo anche altre tecnologie che qui di seguito proverò a descrivere.
Tutto è cominciato qualche mese fa facendo una bella opera di manutenzione alla postazione, dando una bella potata hai diversi alberi che circondavano le antenne e sostituendo i pali e rinnovando i cavi della controventatura. Fino qui l' hardware, poi abbiamo pensato, dato che la postazione è tranquilla, sopratutto sotto l' aspetto dell' inquinamento elettromagnetico, di trasferire il sistema sperimentale dell' ATV da M. Solazzi a questa postazione e, dato che c' eravamo, implementare altri "giochini" tecnologici.
Come sempre un bello schemino a blocchi può rendere più comprensivo tutto l' ambaradan:
(clicca sull' immagine per ingrandirla)


















Partiamo dall' ATV, fondamentalmente è un sistema a "trasponder" (parolaccia per alcuni) costituito da un ricevitore ad 1.2 GHz e da un trasmettitore a 2.4 GHz uniti insieme da un C.O.R. che in questo caso oltre alle commutazioni della fonia deve gestire anche il video.
Ma veniamo alla descrizione di ogni singolo stadio:

- L'antenna ricevente, al momento, è costituita da un pannello a 4 dipoli accoppiati orientato verso sud-est (Senigallia - Ancona), polarizzazione orizzontale, seguita da un preamplificatore di antenna da una ventina di dB di guadagno ( anche se con NF piuttosto alta).

- Il ricevitore è un classico RX da satellite analogico sintonizzato a 1242 MHz

- il C.O.R. ovvero il circuito della logica di controllo è stato inserito all' interno del ricevitore ( per semplificare le cose e ridurre i "scatolini" sparsi) ed ha il compito di commutare il segnale video scegliendo o quello del ricevitore (in caso di presenza di un segnale ATV) o quello della telecamera esterna. Tutto ciò è stato reso possibile intercettando un pin di un integrato all' interno del ricevitore e pilotando poi la logica del relè preposto a tale funzione.

-Il trasmettitore è stato realizzato intorno ad un buon video sender a 2.4 GHz che funge da modulatore, seguito da uno stadio pilota, recuperato da un ex ponte-radio professionale, che eleva il segnale da circa + 10 dBm a circa +33 dBm.

- Il PA, il cui guadagno si aggira sui 7 dB, è di provenienza Broadcasting realizzato da una delle migliori aziende italiane del settore.

- L' antenna TX è costituita da 4 pannelli commerciali di derivazione wi-fi (pol. orizzontale) accoppiati da uno spitter ( da -6 dB più circa un dB di inserzione, oltre i 4 dB del cavo di alimentazione... altrimenti i conti non tornano!).

Questo in sintesi, per sommi capi, il ripetitore ATV, ma veniamo alle ultime cose implementate...
dato che una telecamera era già stata posizionata, dato che un potenziale segnale video poteva essere estrappolato dall' RX SAT , iw6aol ed ik6dio, hanno pensato di aggiungere un video server che permettesse a chiunque di raggiungere la postazione tramite la rete internet.

Come si evince ancora dallo schema a blocchi, il segnale video, che usciva dal COR, è stato fatto passare attraverso una porta del video server per poi proseguire verso il Tx ATV.
Quindi da qualsiasi parte della rete, accedendo al video server, è possibile monitorare il traffico ATV ( o la telecamera fissa che inquadra il panorama)!

Dato che le porte sono 4 si è pensato di aggiungere un' altra telecamera che inquadrasse il display di una Stazione Meteo installata per l' abbisogna con tanto di sensori esterni per rilevare intensità e direzione del vento, acqua caduta, temperutura, umidita... (collegati e vedrai!)
Ovviamente per fare tutto ciò è necessario un collegamento internet e l' impegno e l' interessamento di diverse persone, per saperne di più vai sul sito ufficiale del CISAR Ancona.

Ora manca solo la descrizione del Nodo Packet che, come si diceva sopra, è gestito in maniera autonoma da ik6zde, Fabrizio ed iw6aol, Stefano; una volta che avrò parlato con questi due loschi figuri proverò a schiarire quel blocco grigio che ho battezzato "nodo packet".

Quindi l' invito è di tornare su questo Blog per vedere gli sviluppi della situazione e magari come possono essere utilizzate le altre due porte libere...

Dopo tutto questo racconto, se sei curioso e vuoi saperne di più vai sul sito ufficiale cliccando qui altrimenti vai direttamente sul video server cliccando qui. (usando però solamente Explorer).
Se vuoi sapere qualcosa in più sull' ATV vai sul sito di iw6atu

Per vedere alcune immagini della postazione Ti rimando all' album di Alice

mentre come sempre, qui di seguito alcune immagini della postazione.

giovedì 11 novembre 2010

"Migliorie" all' RU19

Questa mattina il terzetto (iw6dse, iw6aol, iw6atu) si è recato sul Monte Murano ad apportare alcune modifiche e miglioramenti all' RU19, ripetitore facente parte del Link Nazionale. I lavori si sono concretizzati con l' inserimento di un filtro duplexer, per accoppiare trasmissione e ricezione su un' unica antenna ed il cambio di polarizzazione dell' antenna della "circolare" per adattarla al nuovo sistema di interconnessione alla rete nazionale.
Il risultato del lavoro (l' inserimento del filtro) ha dato dei risultati più che soddisfacenti, da prove pratiche effettuate sia con il segretario (iw6dsd) ed Ezio (i6etw), ottenendo un deciso miglioramento del segnale ricevuto, senza per altro compromettere il segnale in trasmissione! Il miglioramento è dovuto all' utilizzo della collineare a 4 dipoli installata in testa al palo ed ad una migliore separazione tra tx ed rx sul ripetitore.
Il ripetitore non è ancora "in rete" ( ma solo in "locale"), aspettiamo che il Presidente (iw5cgm) & C. ripristini la postazione di Bocca Trabaria con il nuovo sistema di Link.
Nel frattempo pregheremmo che i soci ( ed anche i non soci) facciano delle prove per verificare l' effettivo miglioramento del ripetitore e magari ce lo segnalassero...
Qui di seguito alcune immagini dell' intervento manutentivo, come vedete scegliamo sempre belle giornate (!?)... nell' ultima foto AOL al lavoro ed il Pres. DSE lavora dietro il rack ( vi garantisco che c'è... si è zippato molto!), mentre come sempre per altre immagini vi rimando all' album fotografico.

sabato 6 novembre 2010

Ripristinato RU30 Alfa al Monte Cucco

Finalmente Venerdì 5 Novembre abbiamo (IW6AOL IW6DSD IW6DSE), riaccompagnato alla propria residenza il paziente "RU30 Alfa" dopo una lunga degenza presso la Clinica di Morro d'Alba nel reparto del prof. IW6ATU Guido. La degenza è stata lunga e dolorosa per il paziente a causa delle complicazioni all'arto "finale" che si sono manifestate in sala operatoria. La gravità delle condizioni dell'organo in questione ha portato alla conclusione che solamente con un trapianto poteva mantenere in vita il paziente. Atteso con tanta pazienza il donatore che potesse avere il finale compatibile il Prof. ha eseguito il trapianto con successo potendo così firmare il foglio di dimissione.
I tre barellieri arrivati nella residenza del paziente, ubicata a Monte Cucco,hanno colto l'occasione del viaggio per posizionare la paleria e l'antenna direttiva nella postazione definitiva completa di una X50 che servirà in futuro per emergenza ed attualmente a disimpegnare il dipolo per essere posizionato in testa al traliccio e diventare l'antenna ufficiale del ripetitore.
Il paziente così,seppur non a pieno regime, può trovare giovamento da vari QSO che spera di ascoltare e ridiffondere nel territorio con la consapevolezza che è ormai imminente la sua piena efficenza.

mercoledì 13 ottobre 2010

Mancano 3dB all' RU9

... in questa casa manca sempre qualcosa! Battuta classica, anche se nel nostro caso non si riferisce ad una casa ma ad un ripetitore; infatti abbiamo ripristinato il ponte RU9 di Senigallia ma non siamo riusciti a ritrovare tutti i dB!
In altri termini abbiamo riparato il ripetitore (vi ricordate qualche post fa!?) ma non sta erogando tutta la potenza ma circa la metà di meno ( appunto -3 dB) per un calo drastico del livello di eccitazione (... sarà la vecchiaia).
Quindi, chi si trovasse nel cassatto (non una pillolina blu, ma...) un ibrido M57704, lo può mettere a disposizione per la sostituzione dello stesso sul ponte e quindi ritornare alla potenza originaria.
Comunque da prove effettuate e da controlli ricevuti sembra che la copertura sia rimasta inalterata, però 10 watt sono sempre meglio di 5!
Qui di seguito un' immagine ( di repertorio) dello stadio incriminato ed uno sguardo dalla postazione verso Ancona.


domenica 26 settembre 2010

ASSEMBLEA GENERALE SOCI E SEZIONI 2010

Come ormai consuetudine, una delegazione del CISAR Ancona (precedentemente come "Marche") si è recata a presenziare l' annuale Assemblea dei Soci e Sezioni del CISAR.
La "rappresentanza" è costituita dal segretario di sezione, iw6dsd, Fabio, dallo staff tecnico, iw6aol, Stefano & iw6atu, Guido, sul posto poi abbiamo incontrato anche Sergio, un nostro socio di Pesaro.
Quest' anno la manifestazione si è svolta a Roma, precisamente a Frascati, organizzata dalla "rinata" sezione romana, presso il "Centro Giovanni XXIII", luogo suggestivo dei Castelli Romani.
La cronaca è grosso modo sempre la stessa... alzataccia alla mattina presto, tre ore ed oltre di macchina (pilota sempre Stefano), arrivo puntuale sul luogo dell' incontro, saluti e strette di mano con amici e colleghi vecchi e nuovi ed inizzio dei "lavori".
Tutto si è svolto nei tempi e modi come da progamma... quindi vi risparmio la cronaca...!
Uscirà sicuramente un resonto preciso dettagliato sul sito CISAR Nazionale, per i più sadici e/o masochisti o semplicemente per chi vuole essere documentato puo vedere le video registrazioni dell' evento su Telecisar (cliccando qui) o per chi si accontenta della sola "Relazione Morale" del presidente può raggiungere il sito ufficiale del CISAR (cliccando qui).
Anche noi, nel nostro piccolo, abbiamo scattato alcune foto cercando di carpire i momenti più significativi della assemblea, puoi raggiungere l' album cliccando qui (forse, come si suol dire, una immagine vale più di mille parole... o vi voglio risparmiare inutili chiacchiere).
La manifestazione si è conclusa, dopo la consegna di targhe e ricoscimenti e degli striscioni ad alcune sezioni, come sempre a tavola, ovviamente per mangiare ma anche per fare due chiacchiere conviviali... poi si scappa, non prima di un saluto veloce dandoci appuntamento alla prossima edizione, ci aspettano altre tre ore di macchina!

lunedì 13 settembre 2010

Apertura della caccia

Che il CISAR Ancona si sia dato all' arte venatoria, o che si sia dato allo stanamento dei radio-disturbatori (ma questa è un' altra storia...)?
No, molto più semplicemente, con l' apertura della caccia sono aumentati i problemi!
Certo non come quelli di quel Tizio che abitava in campagna in un ampio e scosceso terreno... non la sapete?
La vecchia storiella e grosso modo questa, il contadino di cui sopra, si lamentava con un amico della difficoltà di fare all' amore con la moglie data la stanchezza con cui arrivava a fine giornata e quando a lui prendevano certe voglie la moglie era sempre lontana...
L'amico allora gli consiglia di portare con se il fucile ed, al mometo del desiderio, sparare un colpo in aria e la moglie, a questo segnale convenzionato, correre subito giù infondo al campo e fare...(quel che c'è da fare...)!
Come in tutte le storielle gli amici dopo un pò di tempo si rincontrano e l' amico chiede al contadino come fosse andata. Il contadino risponde che - all' inizio è andata benissimo... ma poi si è aperta la caccia ed a mia moglie chi l' ha più rivista...!!!-
Certo i nostri problemi sono diversi, non abbiamo mogli che corrono dietro ai colpi di fucile (almeno si spera) ma i cacciatori moderni che utilizzano gli LPD, oltre che tenersi in contatto tra di loro, entrano sui nostri ripetitori creando non pochi problemi di interferenze (anche se magari non volute).
Per ovviare a tutto ciò abbiamo inserito il tono sub-audio anche sul ripetitore del Monte San Bartolo (PU).

Quindi, morale della storia, ora tutti i ripetitori del Link Regionale CISAR Ancona hanno il tono sub-audio ad 85.4 Hz!





venerdì 27 agosto 2010

Ulteriore giro al Cucco

Tanto per non perdere l'abitudine, ieri mattina, siamo andati per l'ennesima volta e non sicuramente l'ultima, al Monte Cucco.
Dovevamo spostare il tragitto provvisorio dei cavi in un ulteriore tragitto provvisorio , per dar modo agli operai di gettare un plinto. (il plurale è riferito a IW6DSD,IW6AOL e IW6DSE).
Arrivati sul posto abbiamo anche riscontrato che l'alimentetore non funzionava bene e quindi si è deciso di portare via il ripetitore per assemblare in labortorio anche l'apparato di link danneggiato precedentemente.
Abbiamo completato i lavori in tempo utile tanto da decidere di pranzare al rifugio appena sotto il ripetitore deliziando ravioli ai funghi e bistecca ai ferri.
Finito il prenzo, IW6AOL e IW6DSD si sono diretti al Monte Murano per sistemare i tiranti del palo antenne.

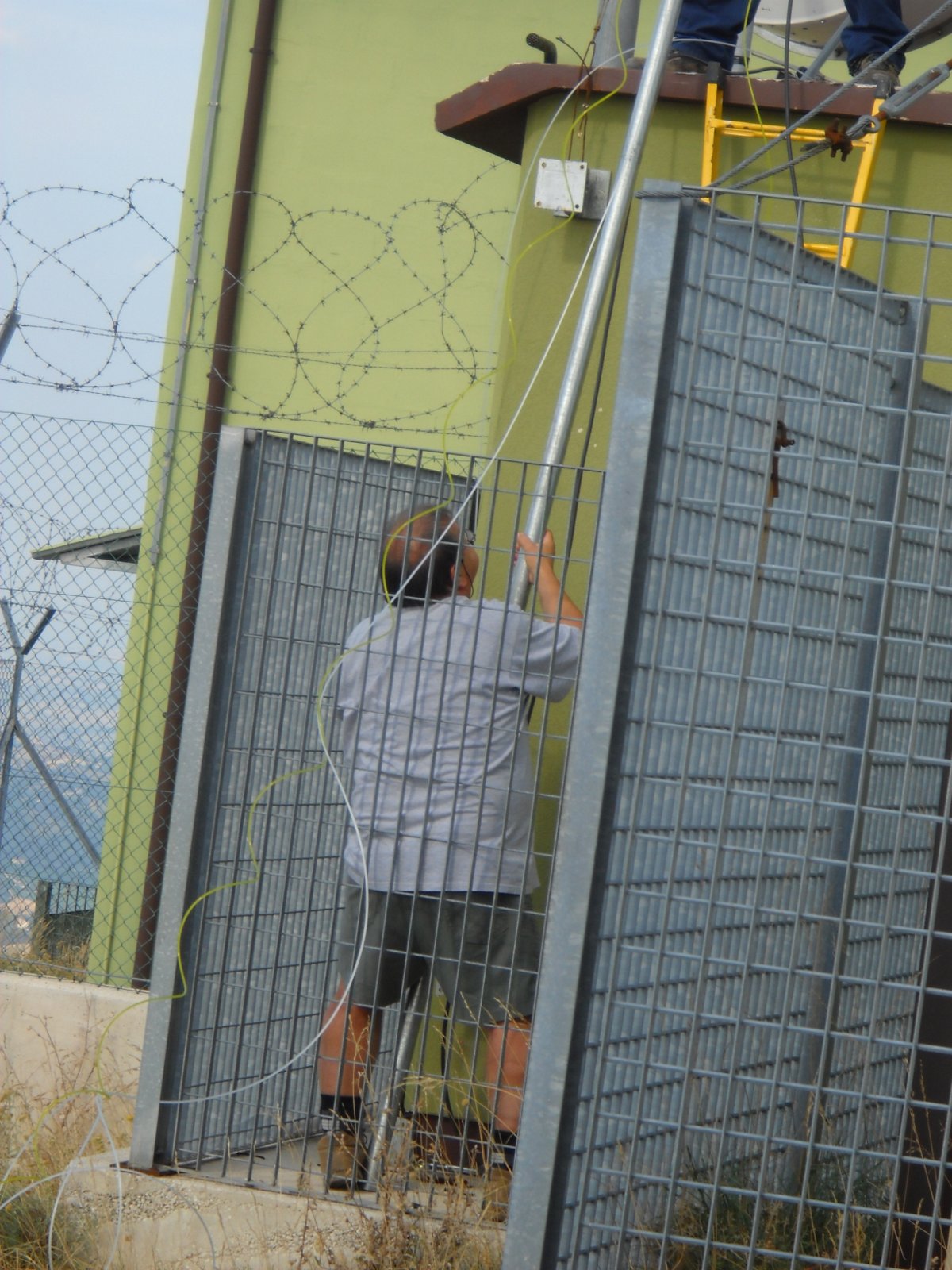

di seguito delle foto di come procedono i lavori al Cucco con il segretario che vigila.



Alla prossima storiella iw6dse Fabio

lunedì 23 agosto 2010

Ne "il segno del (tele) comando"

Tutti quelli con qualche "spira" in più sulle spalle ricorderanno il titolo di questo sceneggiato televisivo (quando ancora si chiamavano così le produzioni per la televisione, anzichè fiction come ora..), anche se non c' entra niente con la storia giallo/fantastica del film però il titolo suonava bene con le attività tecniche odierne...
Ovvero oggi ci ( il solito duo AOL/ATU) siamo dedicati, semplicemente, al ripristino dei telecomandi di alcune postazioni. Come qualcuno saprà (almeno quelli che bazzigano di più i ripetitori, od almeno quelli più attenti) che tutti i ripetitori gestiti dal CISAR Ancona sono dotati di telecomando per permettere le più elementari funzioni di telecontrollo dei ripetitori stessi.
Queste operazioni si rendono necessarie per evitere le interferenze (volontarie e/o involontarie) e favorire le eventuali operazioni di manutenzione, od in parole povere spegnere e riaccendere gli apparati da remoto.
La soluzione che abbiamo adottato è quella più semplice ed economica, ovvero un telefonino ( di quelli low cost) ed una scheda DTMF.
Qui di seguito una delle soluzioni adottate, noto telefonino economico e scheda autocostruita con 8870 e PIC come da progetto di ik8uif, il tutto racchiuso all' interno di una scatola stagna da eletricisti, un' altra possibilità è quella di usare schede commeciali (come quella qui di seguito sull' RU29).


domenica 15 agosto 2010

RU9 Senigallia in modalità "ridotta"!

Volevamo informare tutti gli utilizzatori dell' RU9 di Senigallia che il ripetitore in oggetto sta funzionando in QRP! Ovviamente non è una nostra scelta ma una decisione presa autonomamente dal PA (transistor finale di potenza) che ha deciso di prendersi qualche giorno di ferie!
...schezi a parte (prendiamola un pò a ridere...) si è (ri)guastato il finale, nonostante che lavori a meno di 1/4 della sua potenza massima, che sia connesso ad un' antenna perfetamente accordata e che sia chiuso su un filtro passa banda con tanto di circolatore!!! Che sia sfiga!?
Comunque abbiamo deciso di farlo funzionare in queste condizioni anche se la potenza è decisamente QRP, meglio di niente...
Vi terremo informati sugli sviluppi dell' intervento manutentivo tenendo conto anche delle chiusure estive di molti fornitori del settore.
Intanto potete andare a vedere la scheda tecnica del ponte cliccando qui, oppure dare un' occhiata alla postazione andando sull' album fotografico (cliccando qui).


venerdì 13 agosto 2010

RU 19 Monte Murano

Come accennato nel post precedente, il tim dell'hardwer (IW6DSD,IW6DSE e IW6DSF), con la fotografa ufficiale Patrizia, si è recato a Monte Murano e più precisamente nella postazione dell'RU19 link Nazionale.

La spedizione aveva il compito di alzare di 3 mt il palo e sostituire l'antenna di trasmissione con un 4 dipoli accoppiati.

L'intento era quello di aumentare il segnale lungo la costa e migliorare la ricezione.

Abbiamo dovuto praticamente smontare tutte le antenne per poter aggiungere il palo di prolunga e rimontare tutto.

Non vi dico la fatica per alzare i pali che diventavano sempre più pesanti, ma siamo riusciti ad aumentare di 2,5 mt circa la posizione delle antenne.

Per le prove fatte personalmente dalla mia postazione, è migliorato notevolmente.

Prima per agganciare il sistema dovevo adoperare non meno di 15 watt e lo ricevevo a S 2, ora con 5 watt lo impegno e lo ricevo a S 5-6.

Anche Stefano IW6AOL mi ha confermato il netto miglioramento lungo la costa tra Senigallia e Marina di Montemarciano.

Fateci sapere attraverso il link regionale o via E-mail le vostre considerazioni.

Un caloroso, in tutti i sansi, saluto, IW6DSE Fabio

giovedì 12 agosto 2010

Giornata piena!

Oggi il CISAR Ancona ha messo in campo tutte le sue maggiori risorse umane (tutti > di 90 Kg di peso) per ottimizzare gli impianti, addirittura su due fronti!
La prima squadra (AOL/ATU) sul fronte Nord, Monte Grimano per rimettere in funzione il Link Nazionale e relative connessioni con le zone 2 e 3. Mentre la seconda squadra (DSD/DSE/DSF) è stata impegnata nel migliorare i sistemi radianti ( leggi pali ed antenne) sempre del link Nazionale ma in questo caso sul Monte Murano.
Al termine della giornata possiamo dirci (abbastanza) soddisfatti, abbiamo risolto il problema dell' interferenza sul Grimano anche se il colpevole era in casa nostra ( ... l' apparato di link con il Campione faceva confusione... fa pure rima! Poi è deceduto definitivamente!). Dato che eravamo li abbiamo eseguito dei controlli generali dell' impianto (ROS antenne, verifica e ritaratura filtri, prova dei telecomandi... ed un pò di "giardinaggio" potando qualche abete...). La storia è stata un pò più complicata ma ve la risparmiamo...

Per la seconda squadra il lavoro è stato più "hardware", hanno sostituito ed alzato le antenne della postazione dell' RU19 del Murano, come sempre, detto così sembra facile ma farlo è sicuramente più pesante... l' operazione comunque è riuscita ed i risultati si sono ottenuti. Dalle prime prove effettuate sembra che sulla costa il segnale sia aumentato di almeno un paio di "punti"! Sarà oggetto di prove, misure e verifiche dei prossimi giorni di ferie.
...poi le fatiche della seconda squadra saranno loro a raccontarcele!

Hanno comunque inviato delle foto per documentare i lavori, clicca qui per vedere l' album di IW6SDE.
Per i più pigri alcune immagini qui di seguito

mercoledì 11 agosto 2010

Benvenuto RU28!

Da un pò di tempo a questa parte, girando per le contrade dei nostri paesini, ci si imbatte sovente su delle lenzuola che, a caratteri cubitali, annuncino un lieto evento proprio dando il benvenuto al nuovo pargolo appena nato.
Bene, anche noi emulando questa consuetudine diamo il benvenuto al nuovo ripetitore RU28 di Fontecorniale, ovvero Monte S. Bartolo (PU), interconnesso alla rete Regionale CISAR che proprio questa mattina a dato i suoi primi vagiti.
Lo facciamo senza esporre nessun Tazebao ma semplicemente annunciandolo qui su questo Blog.
Ora, come sempre, non resta che "sperimentarlo", verificarne sia il corretto funzionamento che l' area di copertura... insomma utilizzarlo e farci QSO (segnalando eventuali malfunzionamenti o miglioramenti da apportare al sistema).
Alla realizzazione di questo "impianto" ha contribuito un pò tutto lo "staff tecnico" (allargato), assia IW6AOL, Stefano (supervisor), IW6ATU (manovalanza tecnica) e con la partecipazione straordinaria del presidente, IW6DSE per la parte Hardware (con approcci all' assemblaggio degli apparati) coadiuvato da IW6DSF, Marino, per la parte telecomandi IK6DIO mentre il servizio fotografico è stato curato da Patrizia.
Alcune immagini della postazione e dei lavori eseguiti fino ad ora le puoi vedere cliccando qui, altre immagini sull' album fotografico di IW6DSE, Fabio, cliccando qui
Qui di seguito alcune immagini (di qualche giorno fa) delle antenne della postazione, mentre per il ripetitore vi dovete accontentare di quella del telefonino!

giovedì 5 agosto 2010

I lavori continuano nonostane il tempaccio



Ieri mattina, la solita coppia + uno si è diretta a Fontecorniale, in provincia di Pesaro.
La spedizione aveva il compito di montare le antenne nel traliccio e predisporre i cavi fino all'interno della postazione dove a breve posizioneremo il ponte RU28.
Questo si unirà ai due già funzionanti del link Regionale, RU29 Barcaglione e RU30 Alfa Monte Cucco, quest'ultimo al momento non è collegato al sistema per un problema all'apparato di trasferimento ma presto sarà rimontato.
Il termine presto va considerato come non immediato sia chiaro.
Abbiamo una moltitudine di ponti e molti problemi di percorso che gravano tutti sulla "GROPPA "del povero Guido IW6ATU.
Tornando alla spedizione siamo riusciti a montare le antenne e predisporre i cavi fino alla postazione.
Capita raramente di avere un traliccio quasi tutto per noi.
Appagati dal lavoro svolto abbiamo festeggiato con un piatto di tagliatelle ai funghi porcini.

Un anticipo delle foto scattate che presto metteremo nel sito.





giovedì 22 luglio 2010

Monte Cucco 22 Luglio 2010

Questa mattina un'insolito gruppo di radioamatori (iw6dse,iw6dsf e i6ceu), si sono recati all'ormai "conosciutissimo" Monte Cucco (Conosciutissimo per il numero degli interventi), per ripristinare il ponte RU 30 Alfa spento da un po. Abbiamo riscontrato il problema nella scheda del telecomando andata in blocco sicuramente per le radiofrequenze generate dalle apparecchiature di chi ci ospita. Siamo ancora nella postazione provvisoria. Una volta riattivata la scheda si è presentato un'altro problema, (la sfortuna non cammina mai sola ), la scheda dei toni dell'apparato di trasferimento alla circolare,non funziona sempre. Questo ci ha costretto a portare in laboratorio la radio per sistemarla e più felicemente ci ha garantito un'altro viaggio al monte per ripristinarla (190 Km andata e ritorno). Vi rimandiamo alla prossima puntata. Di seguito due foto dell'attuale condizione della postazione e soprattutto delle antenne.





Fabio iw6dse

martedì 20 luglio 2010

Il CISAR non va in ferie!



Questa non è la nostra Sezione... ma anche noi stiamo lavorando! Il riassunto delle "puntate precedenti" appena terminiamo i lavori.

giovedì 1 luglio 2010

Lavori in campagna

Tranquilli! Il CISAR Ancona non ha cambiato attività, non si sta dando all' agricoltura ( a prescindere dall' orticello di ATU) ma semplicemente, questo pomeriggio, abbiamo subito i disagi derivati dalle attività agricole che hanno "interferito" con le nostre da radioamatori/sperimentatori!
Lo so, non ci sono più i fisici di una volta, ma almeno, allora, passava di tanto in tanto una bella e rubiconda contadinotta a dare da bere e sopratutto, ogni duo o tre ore, ci si fermava per rifocillarsi, con tanto di tagliatelle con il famoso "sugo del batte" e l' oca arrosto, invece per noi niente di tutto questo ma solo polvere!
Ma veniamo alle nostre attività... abbiamo modificato un alimentatore ex PC per portarlo alla postazione della circolare e verificato a terra l' assemblaggio dei pannelli a 2.4 GHz per la nuova postazione del Beacon/ripetitore per ATV.
Vi teremo informati nei prossimi post, intanto qualche immagine dei lavori (senza oca arrosto!).

martedì 29 giugno 2010

Assistenza agli Utilizzatori dei Ripetitori CISAR Ancona

Il CISAR Ancona, nell' ottica di fornire la piena assistenza e collaborazione a tutti gli iscritti e simpatizzanti del sodalizzio, mette a disposizione il proprio staff tecnico per la risoluzione di tutti i problemi di connessione ai propi impianti in particolar modo quelli derivati dai recenti inserimenti del tono sub-audio su alcuni ripetitori...
Sto scherzando! Volevo semplicemente dire che questo pomeriggio mi è venuto a trovare Luciano, ik6chq, per tarare il generatorino del tono sub-audio realizzato intorno al 567, come da progetto apparso sul sito ufficiale del CISAR Ancona.
E' stata l' occasione per riconfermare la differenza che esiste tra teoria e pratica, ossia dopo le normali verifiche sulla corretta realizzazione del circuitino, abbiamo riscontrato un fenemeno "strano".
La stranezza consisteva nel fatto che il tono passava anche con il trimmer del livello a zero ( adirittura staccando il filo di uscita del tono) indotto probabilmente attraverso l' alimentazione (+ 8V) prelevata da un pin del microfono. A nulla sono valsi i vari tentativi di inserire condensatori di fuga, filtri sull' alimentazione, vk 200... il tutto si è risolto, solamente prelevando l' alimentazione esternamente.
Ulteriore conferma che non si finisce mai di sperimentare!
Qui di seguito alcune immagini del prototipo di Luciano durante le fasi di test.
