lunedì 27 marzo 2017

PSK31 E Bitx40

Buongiorno a tutti i seguaci del Blog Cisar Ancona, oggi vi voglio far vedere la mia ultima creatura partorita molto lentamente. Il Kit in questione proviene dall'india www.hfsigs.com, ci son voluti 2 mesi di viaggio, chissa forse avrà viaggiato sulle groppa, della mucca sacra.  Comunque è arrivato e questo sottostante è il mio risultato, non ancora completo.



La parte interna è la più interessante


Il kit per fortuna arriva semi montato, naturalmente io ho aggiunto del mio, seguendo varie modifiche sul forum del prodotto.


Tutte le caratteristiche e le vari modifiche, le rimando a chi interessa; sono sul mio sito, www.ik6dio.it
Pero vi voglio far sorbire, almeno il video dei test in psk31.  73 de ik6dio Claudio.



venerdì 10 marzo 2017

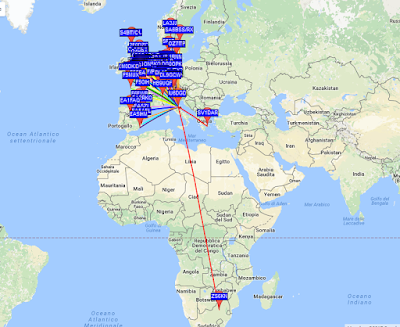

Giro del Mondo in 80 Giorni????...NO!! in 2 Minuti in WSPR




Salve a tutti.
Non so se siete a conoscenza del WSPR ... io non lo conoscevo fino a 3 giorni fa , quando per curiosità grazie ad un qso in corso l' amico Giancarlo IW6ATQ ne stava parlando, raccontando le sue esperienze.
In poche parole si tratta di un dispositivo di beacon che permette di lanciare un brevissimo messaggio ( nominativo, locatore, potenza in Dbm , e frequenza operativa), il messaggio impiega un tempo di 2 minuti per essere trasmesso e le potenze operative sono MOLTO basse , con molto basse chiunque pensera che sto parlando di potenze dell 'ordine di qualche watt, mentre invece si parla di mw....
Cercando nel web si trovano migliaia di progetti, tutti molto validi , ma a me serviva farlo con il materiale che gia avevo.
Mi imbatto in un progetto su GitHub di un Raspberry che sfrutta un uscita dac come un comune trasmettitore che spazia su frequenze da 0-250 Mhz con un potenza massima di uscita di circa 10Dbm (10mw).
Subito mi attrezzo del materiale necessario un rasberry e qualche compensatore e bobina per costrure un filtro passabanda in uscita .
Dopo una rapida analisi spetrale noto che il segnale in uscita non presenta armoniche rilevanti , quindi evito di mettere filtri che risultano inutili e superflui in questo caso.
Nel pomeriggio ho instllato il dipolo tarato per i 30 metri sul mio secondo qth in montagna , un cavo di discesa ed il raspberry....più semplice di cosi!!!.
Il sistema lavora senza interruzioni ed invia il messaggio 2 minuti si e due no.
La banda operativa è ancora da definire in quanto sto facendo delle prove sui 40-30-20 metri , vedendo così "l' effetto che fa".

come sempre qualche foto del lavoro fatto.



Dipolo 30 metri
qualche collegamento




Raspberry ed uscita DAC










































Aggiungo qualche link utile a chi vuole cimentarsi nella realizazione
PROGETTO WSPR RASPBERRY        https://github.com/JamesP6000/WsprryPi
MAPPA STAZIONI WSPR                    http://wsprnet.org/drupal/wsprnet/map

Per qualsiasi informazione sono a disposizione
mail :  marcofalcioni@hotmail.it

73 IU6DGD










lunedì 6 marzo 2017

Pulizie al Monte Murano

Sabato 4 Marzo, Io  Stefano IW6AOL e Black ( per chi non conoscesse la mascotte dell associazione) siamo saliti nella postazione di monte Murano per smontare l' alimentatore ed il modulo wifi per migliorare l 'allestimento, ed installare il primo prototipo di telecontrollo.






















a sinistra l' armadietto ripulito rimasto solo con RU19, a destra pagina telecontrollo per la postazione di monte Murano.

SI RICORDA CHE I RIPETITORI DI MONTE MURANO SONO NEL SEGUENTE STATO:
RU19 ---- Acceso ma non connesso alla rete Nazionale.
R2     ----- Spento.

Torneranno prossimamente attivi.

73 iu6gd
